  • 电缆震荡波检测
  • 一、试验标准和目的
      根据要求,通过现场试验,在不损害电缆本体绝缘的情况下检查电缆的绝缘状况及其内部局部放电情况,以对其绝缘进行评估。

    二、试验仪器

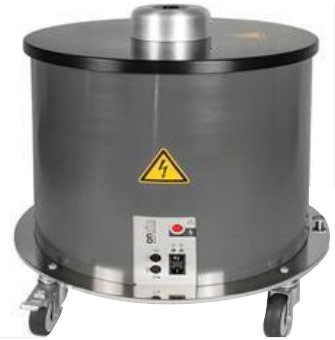

      ONSITE MV 10 型电缆振荡波局放检测系统

    三、试验内容

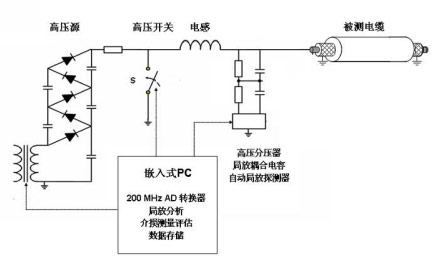

      电缆振荡波局部放电检测基本原理如图1所示:

      用交流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。实时快速状态开关S闭合,将被测电缆和空心电感构成串联谐振回路,回路开始以的频率进行振荡。空心电感值根据谐振频率的要求进行选择,频率范围5O~1000Hz,相近于工频频率。图1中的中压电路一般具有相对低的介质损耗角的特点,与具有低损耗的空心电感相配,可得到具有高品质因数的谐振回路。回路品质Q一般为30~100,振荡波以谐振频率在0.3~1s内衰减完毕,这一过程只有几十分之一周波,并对被测试电缆充电,与50Hz(60Hz)时局部放电非常相似。

       振荡波所产生的局放脉冲符合lEC60270推荐值,局放脉冲定位可由行波方法完成,进而生产电缆故障图,电缆电容C和值可通过振荡波的时间和频率特性来计算。

    1、被测电缆要求及测试前准备
      1)局放测试前,将电缆断电、接地放电,两端悬空,布置好安全围栏;
      2)尽量将电缆接头处PT、避雷器等其它设备拆除;
      3)电缆头擦拭干净,电缆头与周边接地部位绝缘距离足够;
      4)收集电缆长度、型号、类型、投运日期等电缆参数;
      5)电缆长度L:电缆一侧测量方式:50m≦L≦6km;
             电缆两端测量方式:L>6km。
      6)测试用电缆用发电机、放电棒、接地线、220V电源插盘。

    2、振荡波局部放电试验
    2.1 电缆局放校准

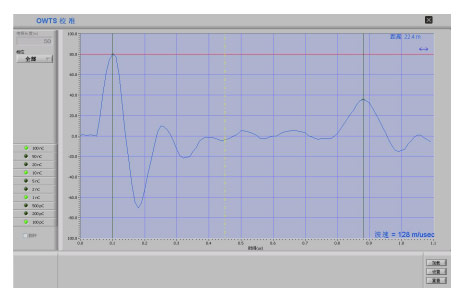

      采用ONSITE MV 10型电缆振荡波局部放电测试和定位仪,图2所示为校准界面:

    测试要求
      1)将局放校准仪连线的接线端分别夹在被测电缆的线芯和屏蔽上;
      2)注意在高压测试开始时将校准器连线拆除;
      3)局放校准仪的输出频率设定在100Hz;
      4)校准区间从100pC~100nC均要校准。

    2.2 振荡波局放测试
      1)试验接线步骤
      a、将高压单元接地与现场主接地相连;b、将放电棒与现场主接地相连;
      c、将高压开关控制连线连接至控制盒;d、将直连网线连接至笔记本电脑;
      e、将高压测试电缆连接好;f、将高压单元电源线与电源连接;

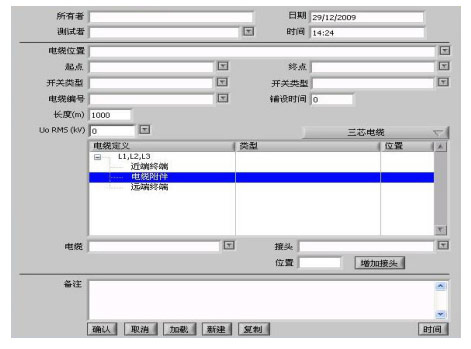

      g、电缆参数及中间接头参数输入及准备,如图3。

      2)加压测试程序
      a、启动高压单元高压。将高压安全钥匙开启,绿灯亮;按下高压控制开关绿色按键,红灯亮;
      b、选择被测电缆相位、界面显示模式、量程、加压模式;
      c、输入测试电压,逐级加压并保存有效的测试数据;
      d、对被测电缆和高压单元放电并换相测试;
      e、三相测试结束,关闭高压单元,将被测电缆接地;

      3)测试要求及注意事项
      a、0kV电压等级下测量环境噪声;

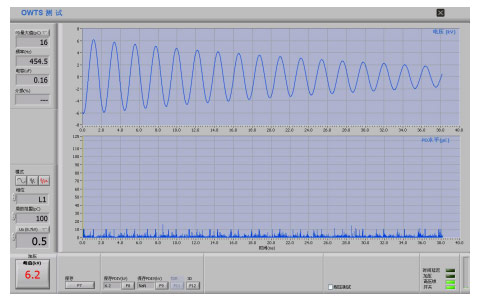

      b、分别在0.3U0、0.5U0、0.7U0、0.9U0、1.0U0、1.2U0、1.3U0、1.5U0、1.7U0电压等级下测量局部放电,测量界面如图4所示;

      c、电缆局放故障点局放随着测试电压的升高而变大,每次测试选择相应的量程;
      d、尽量减小环境噪音干扰,如有施工可要求暂停;
      e、尽量减小来自地线的干扰如电晕等;
      f、为排除高压测试电缆与被测电缆之间的连接不好而造成的人为干扰,高压电缆与被测电缆的连接需要严密接触完整。

    3、振荡波局放诊断评价
      电缆局部放电量:
      当电缆的以下部件出现下列的局放量超标情况,应视为缺陷情况:
      a、电缆本体:>300pC;
      b、电缆终端:>5000pC;
      c、电缆中间接头:>500pC。

    4、电缆振荡波局放异常处理决策
      1)绝缘电阻异常情况处理措施
      a、进一步加强跟踪及检测,缩短试验周期;
      b、进一步进行电缆振荡波局放试验,确认原因。

      2)电缆振荡波局放量超标异常情况处理措施
      a、带电情况下采用超声波、地电波、红外等手段进行状态监测;
      b、保供电期间缩短带电测试周期;
      c、更换局放量超标部件;
      d、对缺陷电缆线路的故障部件进行更换前、后局放试验;
      e、对缺陷电缆接头、终端及本体进行解体试验,初步探讨振荡波有效性,进一步制定我局电缆振荡波局放试验的规程。


    四、人员安排:

      整个试验由工作负责人统一指挥,一人(主作业人)操作振荡波局放检测系统,一人(辅助人员)负责脉冲反射仪测距、信号校准器输入及各相电缆头测试接线及放电,转相连接;


    五、安全措施:

      1、若试验前进行绝缘电阻测试时电缆对侧需专人看守,严禁测试期间电缆头及被测电缆本体或附近处有作业现象;
      2、切断被测物(电缆)电源,防止再次通电,确定被测物(电缆)上已无电压,隔离附近带电设施;
      3、升压试验时应在电缆头和试验设备四周装设网状围栏,悬挂“高压,危险!”标示牌,试验现场四周应派专人监护,禁止与试验无关人员靠近;
      4、升压时控制台操作人员应站在绝缘垫上,防止高压反击危及人员安全;
      5、加压过程中应注意观察电压是否波动、数据是否异常,并呼唱报时,发现有异常情况立即降压,直到查明原因后再重新开始加压;
      6、试验时无工作负责人许可,试验人员不得离开岗位或进行其他工作。
      7、工作负责人职责:
      1)检查试验设备是否正常;
      2)工作负责人作为专职监护人,不参加工作班的试验工作;
      3)监督完成整个试验,现场试验由工作负责人统一指挥,包括试验顺序及人员分工。
