  •   2016年,对上海崇明供电公司开关柜进行局放检测,电气设备平均投运时间为7年,查看电气设备维护信息显示开关柜往期存在过内部元件烧毁等情况,但未发现原因,无有效预测手段,对厂区安全生产造成重大影响。
      针对开关柜存在潜伏性故障问题,就厂区内重点配电室开关柜进行全面检测,发现其中一面开关柜穿着潜伏性故障,检测图谱数据如下: 开关柜局放采集数据:

    环境读数

    空气

    6dB

    前门

    5dB

    开关柜名称

    检测原理

    前上

    前中

    前下

    后上

    后中

    后下

    10kV进线柜

    AE

    17 dB

    23 dB

    16 dB

    12 dB

    15 dB

    14 dB

    TEV

    12 dB

    9 dB

    8 dB

    14 dB

    9 dB

    7 dB

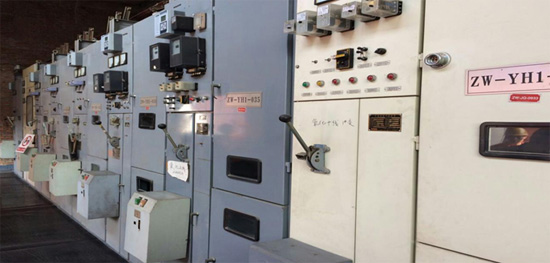

    现场设备照片

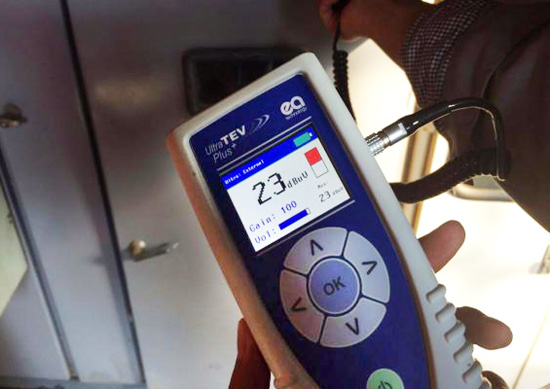

    现场检测照片

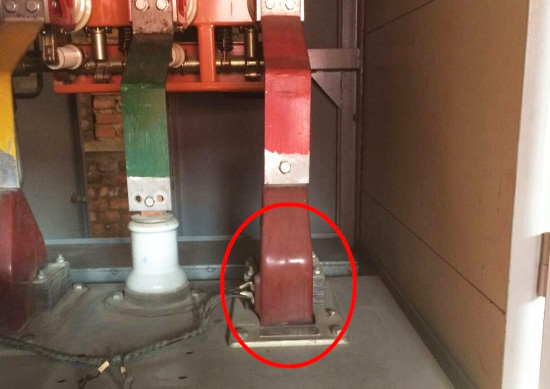

    故障位置照片


      现场检测过程中TEV信号显示正常,超声波信号明显超过国家标准值,通过现场的排查,最后确定故障位置在电源进线C相电流互感器处,疑似原因为:
      (1)电流互感器长期运行造成紧固螺丝松动,产生振动。

      (2)电流互感器长期运行造成紧固螺丝松动,造成电晕放电和表面放电。 综合建议: 通过对故障分析,建议客户首先进行降负荷运行,以排除电动力造成的机械振动,其次在定期检修期间对该电流互感器进行检修更换,确保设备的安全运行。
